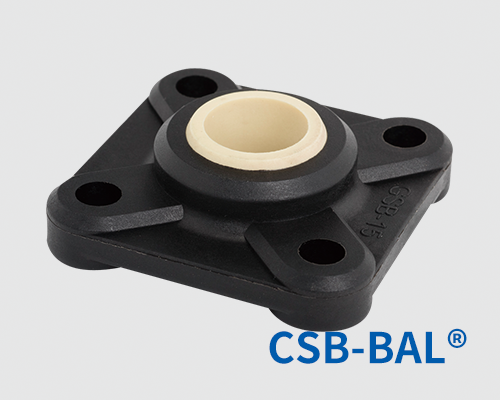

GSB方法兰关节韦德网站-(中国)有限责任韦德网站

产品特性

● 球体采用高耐磨材料EPB15制成;
● 保持器采用抗压和尺寸稳定性材料M163制成;
● 干运行、免维护;
● 抵抗灰尘和污垢;
● 补偿中心误差;
● 耐腐蚀,可用于液体介质环境;
● 重量轻、易安装;


GSB方法兰关节韦德网站-(中国)有限责任韦德网站

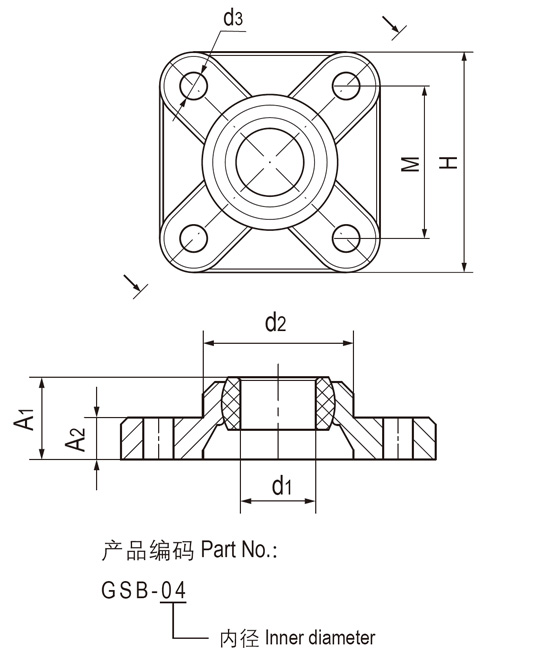

结构图片

GSB方法兰关节韦德网站-(中国)有限责任韦德网站承载能力

产品编码

最大轴向静载荷
最大径向静态负荷
最大静态转矩-孔
重量
短期 [N]
长期  [N]
短期 [N]
长期  [N]
[Nm]
[g]
GSB-04
20010010005000.62.6
GSB-05
30015010005000.62.7
GSB-06
30015010005000.62.8
GSB-0845022514007001.35.9
GSB-10
700350200010002.59.1
GSB-12850425250012502.511
GSB-151100550300015004.520.2
GSB-161350675320016004.523.3
GSB-20200010004000200010.545
GSB-25
240012005600280010.576
GSB-30280014006000300021.5100.7
BAL标准关节球体
BAL标准关节球体

关节调心场合解决方案。极好的耐磨材料EPB15、EPB13等让BAL系列关节韦德网站-(中国)有限责任韦德网站球体性能得以充分展现。 同样可提供EPB5耐高温和抗腐蚀材料的球体和EPB20水下应用的球体

更多

CSB®GSB方法兰关节韦德网站-(中国)有限责任韦德网站

文件类型 PDF文件
文件大小 468KB
出版时间 09-2021
出版序号 CSB/CAT.062E
立即下载
