产品特性

●加长型设计
●开口型设计
●内部安装2个LIN-11RK开口型直线韦德网站-（中国）有限责任韦德网站
●螺栓固定

标准规格查询

▊LIN-11GKL塑料直线韦德网站-（中国）有限责任韦德网站承载能力

产品编码	内装韦德网站-（中国）有限责任韦德网站	最大许可动载荷 [N]			最大许可静载荷 [N]			重量
产品编码	内装韦德网站-（中国）有限责任韦德网站	0°	90°	180°	0°	90°	180°	[g]
LIN-11GKL-16	2×LIN-11RK-16	2880	1980	792	20160	13886	5544	250
LIN-11GKL-20	2×LIN-11RK-20	4500	3600	1800	31500	25200	12600	318
LIN-11GKL-25	2×LIN-11RK-25	7250	5906	3046	50750	41340	21316	686
LIN-11GKL-30	2×LIN-11RK-30	10200	8500	4556	71400	59470	31896	905

▊CSB-LIN®塑料直线韦德网站-（中国）有限责任韦德网站安装偏心力

●最大比例为2:1
●1x =同轴韦德网站-（中国）有限责任韦德网站分离
●2x =从轴到负载或驱动力的距离

CSB-LIN®直线韦德网站-（中国）有限责任韦德网站安装法则

●小心：超过2:1比例时会发生爬行甚至卡死的现象！
这个原则与负载无关！这不是由于边缘加载。它也不依赖于使用的驱动力！驱动力与韦德网站-（中国）有限责任韦德网站的距离越远，所需驱动力越大，磨损也越大。
可能还有其他因素会增加制动效果，但摩擦系数是主要原因。

●注意：2:1法则是基于理论静摩擦系数0.25，然而，额外的润滑有助于降低摩擦并延长2:1的比例。

●如果您有任何设计或安装方面的疑惑，请与我们的工程师联系。

LIN-11RK 开口塑料直线韦德网站-（中国）有限责任韦德网站

●开口设计
●安装LIN-11K标准滑动膜
●卡簧固定

支撑轴

窄矮型设计轴支撑；标准型设计轴支撑； 10种不同尺寸常备库存；可选配3种轴材料：AS表面硬化铝轴，CS硬铬钢轴，ES不锈钢304轴

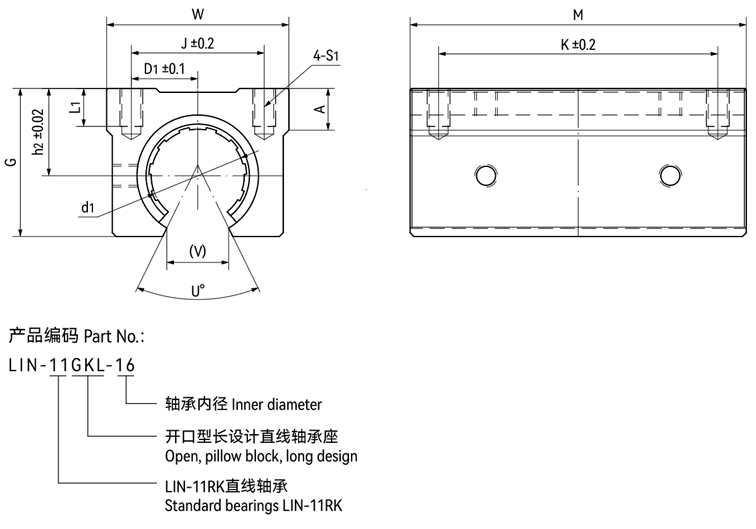

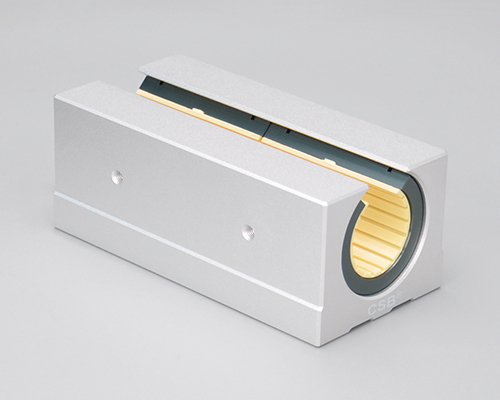

CSB®LIN-11GKL加长型开口直线韦德网站-（中国）有限责任韦德网站座

文件类型 PDF文件

文件大小 121KB

出版时间 03-2020

出版序号 CSB/CAT.052

立即下载

778 次
