产品特性

● 低摩擦系数和高耐磨性结合。旋转、直线和摆动应用中耐磨性和摩擦系数几乎保持一致。对轴材料硬度要求较低。不适合极高载荷。

● 连续使用温度：-50℃～90℃；

● 适合干运行、免维护；

● 不同轴材料磨损很小；

● 较低的摩擦系数；

● 适用于软轴；

● 吸水性较低；

材料性能	标准	单位	CSB-EPB13
一般性能
颜色	-	-	黄色
密度	ISO1183	g/cm³	1.48
最大吸湿率，50%RH	ISO62	%	0.3
最大吸水率	ISO62	%	1.3
对钢动摩擦系数	ITS025	µ	0.05-0.15
极限PV值	ITS026	N/mm²×m/s	0.40
机械性能
弯曲模量	ISO178	MPa	2600
弯曲强度	ISO178	MPa	60
最大静载荷	ITS027	MPa	35
最大动载荷	ITS028	MPa	14
邵氏硬度	ISO868	D	74
物理和热性能
连续运行温度	ITS029	℃	+90
短时运行温度	ITS029	℃	+120
最低运行温度	ITS029	℃	-50
导热性	ISO22007	W/m/K	0.25
线性热膨胀系数	ISO11359	K^-1×10^-5	10
阻燃等级	UL94	Class	HB
导电性能
体电阻率	IEC60093	Ω·cm	>10¹³
面电阻率	IEC60093	Ω	>10¹²

*ITS：CSB内部测试标准 **除非特殊说明测试温度为23℃

标准规格查询

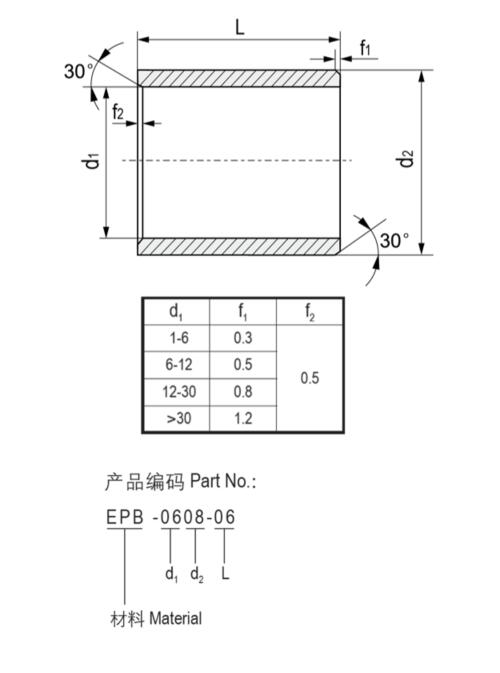

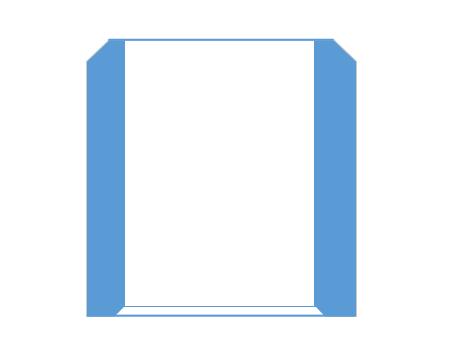

直筒韦德网站-（中国）有限责任韦德网站

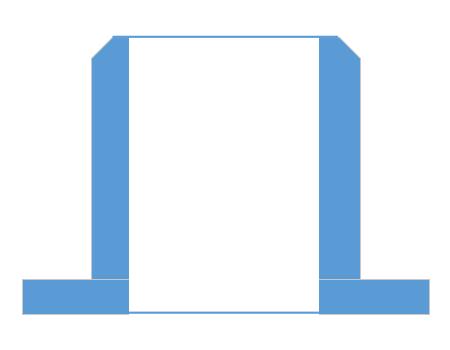

法兰韦德网站-（中国）有限责任韦德网站

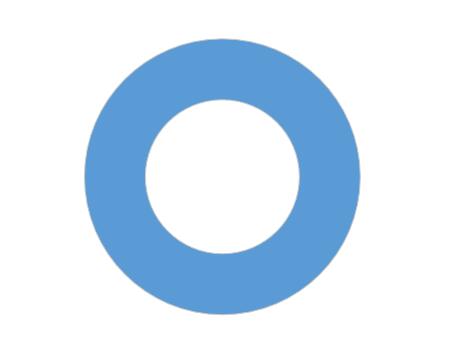

止推垫片

▊韦德网站-（中国）有限责任韦德网站PV值

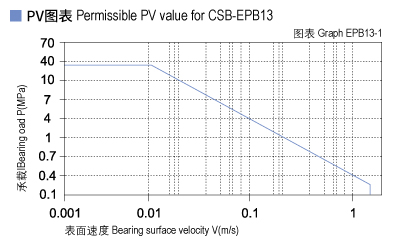

CSB-EPB13塑料韦德网站-（中国）有限责任韦德网站最大运行PV值为0.40N/mm² x m/s；由此决定韦德网站-（中国）有限责任韦德网站所承受的载荷与速度成反比，详细查阅图表EPB13-1。

EPB13_01-Plastic plain bearings PV value.jpg

▊韦德网站-（中国）有限责任韦德网站的载荷、速度、温度

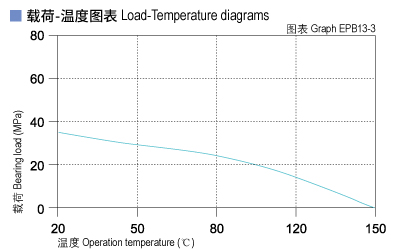

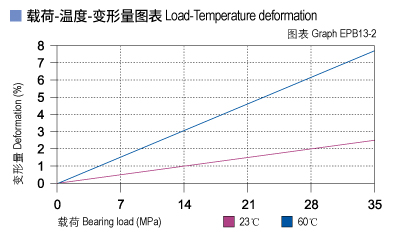

CSB-EPB13塑料韦德网站-（中国）有限责任韦德网站可承受最大静载荷为35Mpa，在此载荷下韦德网站-（中国）有限责任韦德网站的最大压缩变形量参考图表EPB13-2，韦德网站-（中国）有限责任韦德网站实际工作载荷略小于35Mpa，载荷还受到运行速度以及温度的影响，速度越快 (Vmax：1.5m/s) 会导致摩擦温度上升，而温度上升 (Tmax：90℃) 会导致韦德网站-（中国）有限责任韦德网站的承载能力逐渐减弱，载荷随韦德网站-（中国）有限责任韦德网站工作温度变化情况参考图表EPB13-3。

EPB13_02-Plastic plain bearings load.jpg EPB13_03-Plastic plain bearings load and tepmerature.jpg

▊韦德网站-（中国）有限责任韦德网站的摩擦系数、磨损、轴材料

摩擦系数

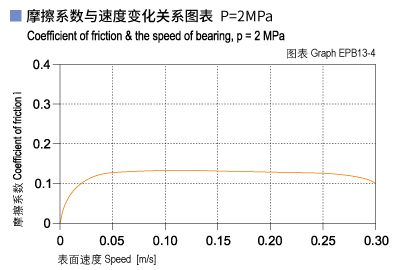

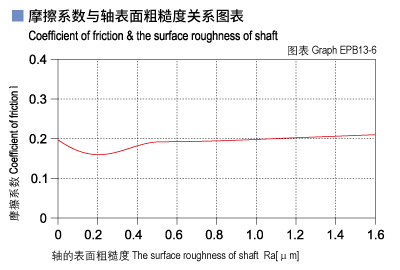

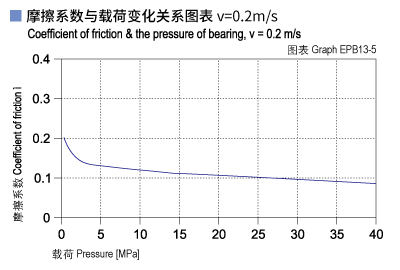

图表EPB13-4表明CSB-EPB13塑料韦德网站-（中国）有限责任韦德网站摩擦系数在载荷一定随着运动速度的变化率比较小；图表EPB13-5在运动速度一定摩擦系数在载荷小于10Mpa时变化率较大，而在载荷大于10Mpa是变化率也逐渐减小；图表EPB13-6表明CSBEPB13轴材料的粗糙度越大摩擦系数也随之越大，但当粗糙度大于Ra0.5时摩擦系数也趋于平稳；此韦德网站-（中国）有限责任韦德网站适合用于轴粗糙度为Ra=0.1～0.4um；

CSB-EPB13	干运行	油脂	油	水
摩擦系数μ	0.05~0.15	0.09	0.04	0.04

EPB13_04-Plastic plain bearings friction and speed.jpg EPB13_05-Plastic plain bearings friction and load.jpg EPB13_06-Plastic plain bearings friction and surface roughness of shaft.jpg

▊磨损与轴材料

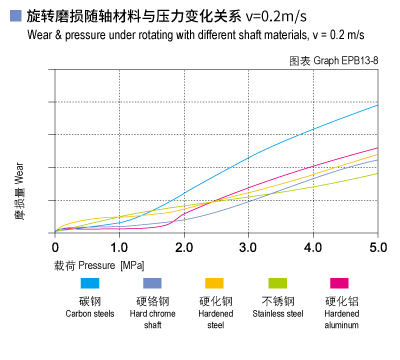

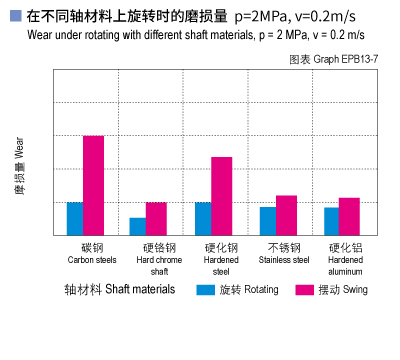

图表EPB13-7是CSB-EPB13塑料韦德网站-（中国）有限责任韦德网站在不同轴上运行磨损测试结果；图表EPB13-8表明当CSB-EPB13在载荷低于2Mpa下运行时适合不同的轴材料，但在硬铬轴上的摩擦磨损最小；当载荷继续增大时，此韦德网站-（中国）有限责任韦德网站在不锈钢轴的耐磨性能尤为特出。图表EPB13-7表明CSB-EPB13塑料韦德网站-（中国）有限责任韦德网站比较适合用于旋转运动，但无论是在旋转运动还是摆动运动此韦德网站-（中国）有限责任韦德网站在硬铬轴上的运用效果是最好的。

EPB13_07-Plastic plain bearings wear and shaft materials.jpg EPB13_08-Plastic plain bearings wear and load.jpg

▊化学抗性

CSB-EPB13塑料韦德网站-（中国）有限责任韦德网站能抵抗弱碱、弱酸以及各类润滑油的腐蚀。

▊吸水性

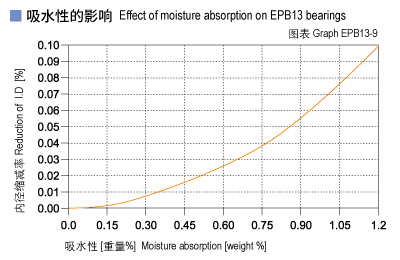

在标准大气压中，CSB-EPB13塑料韦德网站-（中国）有限责任韦德网站的吸水率为0.3%，浸泡水中最大平衡吸水率为1.3%；由于其具有低吸水率的特性，故此韦德网站-（中国）有限责任韦德网站可以用于一般潮湿环境中。

EPB13_09-Plastic plain bearings moisture absorption.jpg

▊抗UV性能

CSB-EPB13长久暴露在紫外线下颜色基本不会改变。材料的硬度，抗压强度和耐磨性都不会改变。

韦德网站-（中国）有限责任韦德网站安装

CSB-EPB13系列韦德网站-（中国）有限责任韦德网站配合公差

直径 [mm]	压装后公差 E10 [mm]	安装孔径 H7 [mm]	配合轴径 h9 [mm]
>0～3	+0.014～+0.054	0～+0.010	0～-0.025
>3～6	+0.020～+0.068	0～+0.012	0～-0.030
>6～10	+0.025～+0.083	0～+0.015	0～-0.036
>10～18	+0.032～+0.102	0～+0.018	0～-0.043
>18～30	+0.040～+0.124	0～+0.021	0～-0.052
>30～50	+0.050～+0.150	0～+0.025	0～-0.062
>50～80	+0.060～+0.180	0～+0.030	0～-0.074
>80～120	+0.072～+0.212	0～+0.035	0～-0.087
>120～180	+0.085～+0.245	0～+0.040	0～-0.100

CSB-EPB13工程塑料韦德网站-（中国）有限责任韦德网站

文件类型 PDF文件

文件大小 595KB

出版时间 09-2021

出版序号 CSB/CAT.062E

立即下载

838 次

CSB-EPB®

工程塑料韦德网站-（中国）有限责任韦德网站查询器

view tools

▊CSB-EPB®工程塑料韦德网站-（中国）有限责任韦德网站查询系统V2.1©是基于CSB®实验室大量的测试数据分析计算，您可以通过输入韦德网站-（中国）有限责任韦德网站载荷、速度以及温度等参数进行模拟计算，系统会根据输入参数校核各种材料数据，最终输出材料适配数据。

▊由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数要求，系统数据校核具有一定的局限性；CSB®建议在设备上需再次做测试验证是否符合实际使用要求。

▊CSB-EPB®工程塑料韦德网站-（中国）有限责任韦德网站查询系统输出数据信息仅供设计选型参考，不可作为最终韦德网站-（中国）有限责任韦德网站材料符合性判定依据；如有疑问请与CSB®销售工程师联系。

▊DURAPLAS®耐磨板棒查询系统V2.0©是基于CSB®实验室大量的测试数据以及棒板材料特性结合分析计算，您可以通过输入载荷、速度以及温度等参数进行模拟计算，系统会根据输入参数校核各种材料数据，最终输出材料适配数据。

▊由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数，数据校核具有一定的局限性；CSB®建议在设备上需再次做测试验证符合实际使用要求。

▊DURAPLAS®耐磨板棒查询系统输出数据仅供设计选型参考，不可作为最终材料符合性判定依据；如有疑问请与CSB®销售工程师联系。

化学介质	EPB13韦德网站-（中国）有限责任韦德网站材料抗性
酒精	完全抵抗
碳氢化合物	完全抵抗
无添加剂油和脂	完全抵抗
燃油	完全抵抗
弱酸	部分抵抗
强酸	无抵抗
弱碱	完全抵抗
强碱	部分抵抗

▊ CSB®韦德网站-（中国）有限责任韦德网站材料化学抗性查询

请选择需要查询的韦德网站-（中国）有限责任韦德网站材料与化学介质...

▊CSB®韦德网站-（中国）有限责任韦德网站材料化学抗性数据是CSB化学实验室采用单一化学介质或相似化学品在室温23℃ 下对比检测结果，并未考虑其它温度以及化学介质混合液对CSB®韦德网站-（中国）有限责任韦德网站材料化学抗性的影响；因此，查询结果仅供参考。 CSB®建议用户在化学介质中使用CSB韦德网站-（中国）有限责任韦德网站零件之前需要在实际使用条件下进行测试验证韦德网站-（中国）有限责任韦德网站的适用性。
