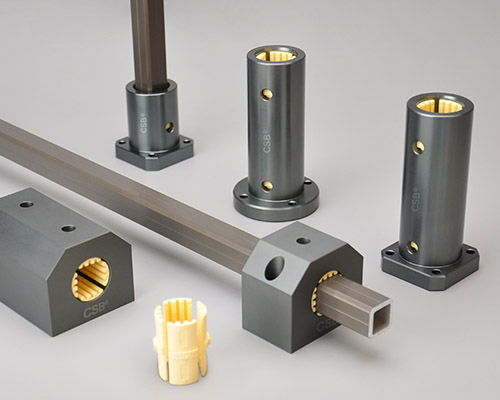

● CSB-LIN®Q方形直线导向系统确保线性、抗扭转运动,非常适用于架空的应用。 由于表面硬质氧化铝合金方轨采用空心设计,中间可穿置并保护电缆。配合LIN-12Q塑料直线韦德网站-(中国)有限责任韦德网站实现免维护和灵活的安装。
● 自润滑,高耐磨
● 低噪音、易安装
● 用于抗扭转直线运动
● 适用于污垢或灰尘环境
材料性能 | 标准 | 单位 | CSB-EPB13 |
一般性能 | |||
颜色 | - | - | 黄色 |
密度 | ISO1183 | g/cm3 | 1.48 |
最大吸湿率, 50%RH | ISO62 | % | 0.3 |
最大吸水率 | ISO62 | % | 1.3 |
对钢动摩擦系数 | ITS025 | µ | 0.05-0.15 |
极限PV值 | ITS026 | N/mm2×m/s | 0.40 |
机械性能 | |||
弯曲模量 | ISO178 | MPa | 2800 |
弯曲强度 | ISO178 | MPa | 60 |
最大静载荷 | ITS027 | MPa | 35 |
最大动载荷 | ITS028 | MPa | 14 |
邵氏硬度 | ISO868 | D | 74 |
物理和热性能 | |||
连续运行温度 | ITS029 | ℃ | +90 |
短时运行温度 | ITS029 | ℃ | +120 |
最低运行温度 | ITS029 | ℃ | -50 |
导热性 | ISO22007 | W/m/K | 0.25 |
线性热膨胀系数 | ISO11359 | K-1×10-5 | 10 |
阻燃等级 | UL94 | Class | HB |
导电性能 | |||
体电阻率 | IEC60093 | Ω·cm | >1013 |
面电阻率 | IEC60093 | Ω | >1012 |
*ITS:CSB内部测试标准 **除非特殊说明测试温度为23℃
●最大比例为2:1
●1x =同轴韦德网站-(中国)有限责任韦德网站分离
●2x =从轴到负载或驱动力的距离
●小心:超过2:1比例时会发生爬行甚至卡死的现象!
这个原则与负载无关!这不是由于边缘加载。它也不依赖于使用的驱动力!驱动力与韦德网站-(中国)有限责任韦德网站的距离越远,所需驱动力越大,磨损也越大。
可能还有其他因素会增加制动效果,但摩擦系数是主要原因。
●注意:2:1法则是基于理论静摩擦系数0.25,然而,额外的润滑有助于降低摩擦并延长2:1的比例。
▊CSB-LIN®塑料直线韦德网站-(中国)有限责任韦德网站查询系统V1.0©是包含了LIN塑料直线韦德网站-(中国)有限责任韦德网站以及LINP精密直线韦德网站-(中国)有限责任韦德网站,系统基于CSB®实验室测试数据以及韦德网站-(中国)有限责任韦德网站材料相结合分析计算,您可以先选择需要的韦德网站-(中国)有限责任韦德网站类型,通过输入韦德网站-(中国)有限责任韦德网站载荷、速度、韦德网站-(中国)有限责任韦德网站数量以及相关位置信息等参数进行模拟计算,系统会根据输入参数校核直线韦德网站-(中国)有限责任韦德网站类型符合性,输出韦德网站-(中国)有限责任韦德网站负载安全性、负载与驱动力位置合理性、运行速度以及系统所需最小驱动力等数据。
▊由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数,数据校核具有一定的局限性;安装校核2:1法则与最小驱动力校核数据中韦德网站-(中国)有限责任韦德网站摩擦系数采用0.25计算。CSB®建议在设备上需再次做测试验证以符合实际使用要求。
▊CSB-LIN®塑料直线韦德网站-(中国)有限责任韦德网站查询系统输出结果仅供设计选型参考,不可作为最终韦德网站-(中国)有限责任韦德网站符合性判定依据;如有疑问请与CSB®销售工程师联系。
